CF-R EX with Panel

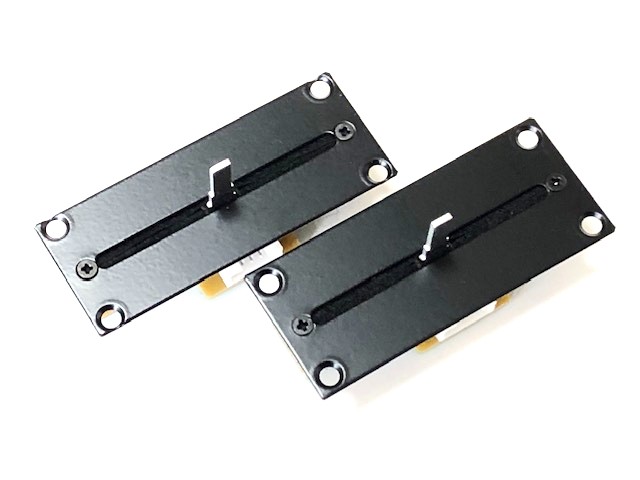

ベスタクス交換フェーダーCF-Rの互換品「CF-R EX」のパネル付きバージョン登場!



小さ目のパネルが古いDJミキサー用(シングルパネル)、
右の大き目パネルはツインパネルタイプ用です。
(パネル以外のスライドフェーダーやPCBアッセンブリーは共通)







VESTAX CF-R EX with Panel



 ベスタクス社DJミキサーの45mmピッチクロスフェーダー交換パーツ「CF-R」の互換パーツとして販売を行ってきまし た「CF-R EX」ですが、同社一部のDJミキサーで、工場出荷時はCF-PCV仕様ですがCF-Rにも交換可能なモデルが 多くあり、その場合、専用のパネルが必要の為に対応できませんでした。 そこで、「CF-R Ex」にそのパネルを付けて リニューアルします。

 また、クロスフェーダー部がツインパネル方式になる以前の古いベスクスDJミキサーのフェーダーパネル表面が、操作時のスレによりかなり劣化している場合が多々あったり、紛失したりで、パネルパーツも欲しいという熱いベスタファ ンの声に応え、シングルパネル方式時代の寸法の小さ目パネルを付けたバージョンも同時にラインナップします。

 どちらも、交換時に半田付け作業は不要で、先の細いプラスドライバーがあればユーザー自身での交換が可能です。

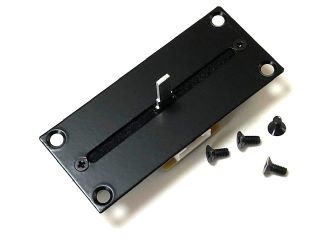

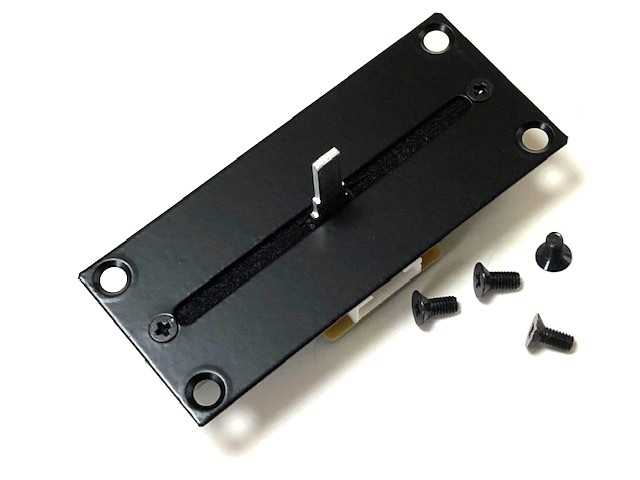

CF-R EX with Panel (ツインパネルタイプ用)



対応モデル)
PCV-002 / PCV-180 / PCV-275 / PMC-05mk4 / VMC280 / VMC-002XLu / VMC-002XLuTUB / VMC-004 / VMC-004XL / VMC-004FX / VMC-004XLu / VMC-180 / VMC-185XL / VMC-004FXLuTUB / GUBER 180G. . .






CF-R EX with Panel (シングルパネルタイプ用)



対応モデル)
AA-88 / CDX-12 / CDX-15 / CDX-16 / MW-3000 / MW-3000R / PMC-005 / PMC-005A / PMC005Amk2 / PMC-03A / PMC-05mk3 / PMC-05T / PMC-05TB / PMC-06FX / PMC-06T / PMC-09 / PMC-15A / PMC-15SL / PMC-15mk2 / PMC-17A / PMC-170A / PMC-20 / PMC-20S / PMC-20G / PMC-20SL / PMC-20T / PMC-25 / PMC-250 / PMC-26 / PMC-27mk2 / PMC-270A / PMC-280 / STM5005 / STM5009 / STM5006 . . .




クロスフェーダー取り付け部

赤で示す4か所の位置に、付属のマグネットスペーサー1mm厚、または、2mm厚を付けて、このパネル付きCF-REXを取り付けます。 ビス締めの際は、ビスを順番に少しづつ繰り返し行ってください。
マグネットスペーサーで浮かせることによって、DJミキサートップパネルとCF-R EXパネルの段差を無くします。

フェーダーのパネルは1mm厚。 DJミキサーのトップパネルは、スチール製が2mm、アルマイト製が3mmであることが多く、そのため、付属のスペーサーは、1mmと2mmという仕様になっています。



※交換したいミキサーの型番が上記一覧表に見当たらない場合は、info@soundactive.jp 金子まで、お問い合わせください。お調べします。



CF-R EX with Panel 交換時注意点




●ネジ頭のプラス溝の大きさに合った、先の細いプラスドライバーをお使いください。
万が一、舐めてしまいプラスドライバー先が入らなくなるような丸穴になってしまったら、修理業者に依頼することをお薦めします。(ドリルでネジを破壊できる器用な方は自己責任でトライしてみてください)

●コネクター取外し・取付けのときは、コネクターと線材の接点が取れないようにご注意ください。
線材だけを引っ張らないようにしてください。指先で白いコネクターのみを持ってください。
細いマイナスドライバーを使用するとうまく取れる場合もあります。わずかな隙間に差し込み、回転(テコ原理)させる等。。。。。指が太い人などは自己責任で試してみてください。

●マグネットスペーサーは、小さなチョコレートの欠片にも見えます。 お子様が居るご家庭では、誤飲させないように気を付けてください。 万が一、誤飲してしまったら、係りつけのドクターに至急連絡してみてください。








CF-R EX with Panel のご注文はこちらから





付属品)パネル取付皿ビスM2.6 x 4本、説明書、
vestax fan ミニステッカー
(ノブは付いていません)


※交換には、先の細いドライバーが必要となります。

vesta fan CF-R EX with Panel (ツインパネルタイプ用)


販売価格:4,400(消費税込)

※上記対応ミキサー一覧を必ずご確認下さい。



  数量


お支払方法が、銀行(または、ゆうちょ)/PAYPALの前払いの場合、運賃が安いレターパックなどでの、出荷をすることも可能です。 ご希望の方は、注文手続きの後、「安い運賃で」と題して別途メールをください。合計の再計算金額を返信いたします。info@soundactive.jp まで。

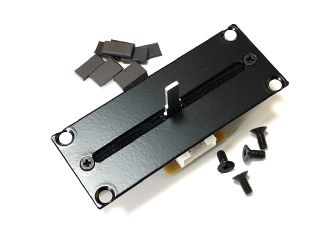

付属品)パネル取付皿ビスM2.6 x 4本、説明書、
マグネットスペーサー1mm厚 x 4pcs
マグネットスペーサー2mm厚 x 4pcs
vestax fan ミニステッカー
(ノブは付いていません)


※交換には、先の細いドライバーが必要となります。

vesta fan CF-R EX with Panel (シングルパネルタイプ用)


販売価格:4,620(消費税込)

※上記対応ミキサー一覧を必ずご確認下さい。



  数量


お支払方法が、銀行(または、ゆうちょ)/PAYPALの前払いの場合、運賃が安いレターパックなどでの、出荷をすることも可能です。 ご希望の方は、注文手続きの後、「安い運賃で」と題して別途メールをください。合計の再計算金額を返信いたします。info@soundactive.jp まで。

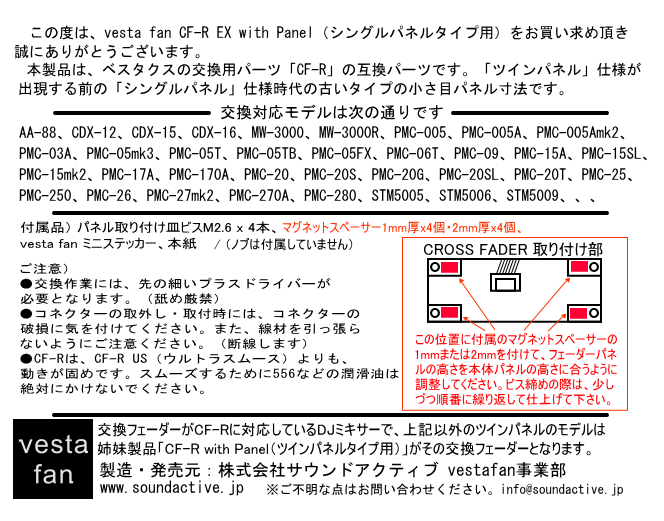

それぞれに付属の説明書










CF-R EX with Panel の取付例、ちょっとした工夫

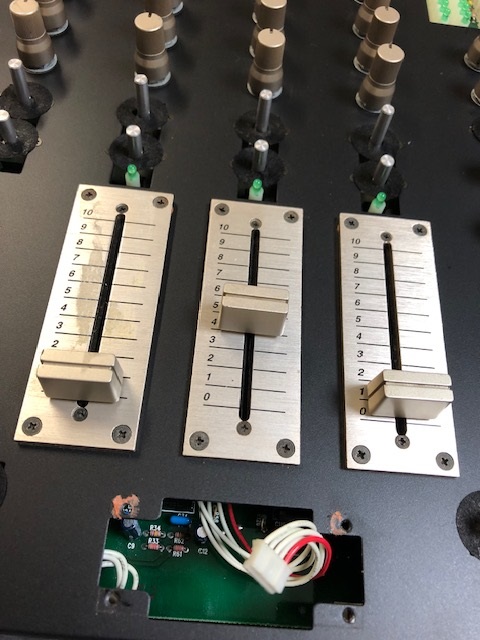

PMC-270A


パネルのアルマイト厚は約3mmの為、マグネットスペーサーは2mm厚を使います
それらを載せた写真です↑


CF-R EX の取り付け時、サブシャーシにPCBがぶつかり、なかなか入らないこともあります。
その場合、2つの方法があります。
まずは、CF-R EX with Panelの、フェーダー部品を取り付けている小さな2つのビスを
少しだけ緩めて作業してみてください。
フェーダーパネルに少しだけ角度が付けられるので上手く入るでしょう。
取り付け後は、再度ビスを締めることを忘れずに。

そして、もう一つの方法は、アルマイトパネルを外してから、作業を行ってみてください。
全てのレバースイッチの向きを上向きにして10か所のビスを外すだけで外せます。


取りつけ易くなります

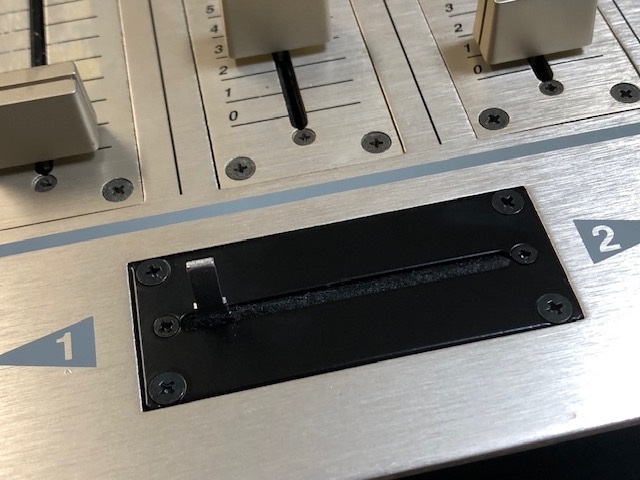

取り付け完了!






PMC-20SL


シングルパネルタイプですので、
パネルの大きさが小さ目のCF-R EX with Panel(シングルタイプ用)になります。


ミキサーのパネル厚は約2mmの為、マグネットスペーサーは
付属の1mm厚を使います

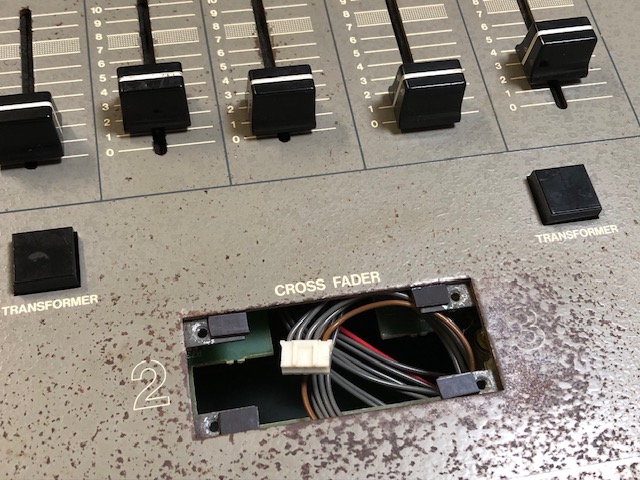

それらを載せた写真です↑


CF-R EX の取り付け時、サブシャーシにPCBがぶつかり、なかなか入らないこともあります。
CF-R EX with Panelの、フェーダー部品を取り付けている小さな2つのビスを
少しだけ緩めて作業してみてください。
フェーダーパネルに少しだけ角度が付けられるので上手く入るでしょう。
取り付け後は、再度ビスを締めることを忘れずに。

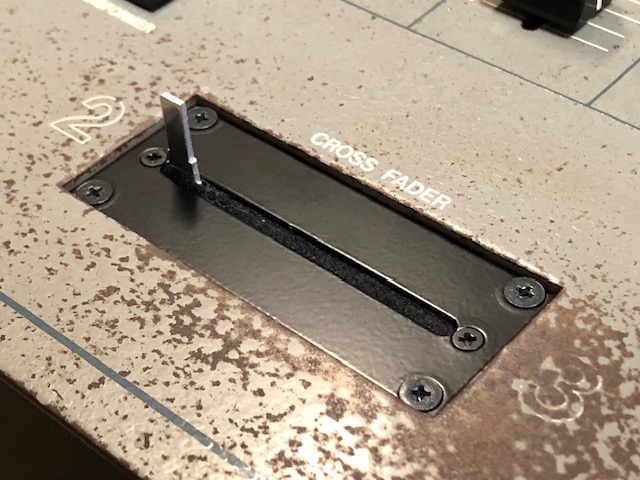

ちなみに、マグネットスペーサーを付けなくてもフェーダーは取り付け可能ですが
このように、表面に約1mmの段差ができてしまいます。

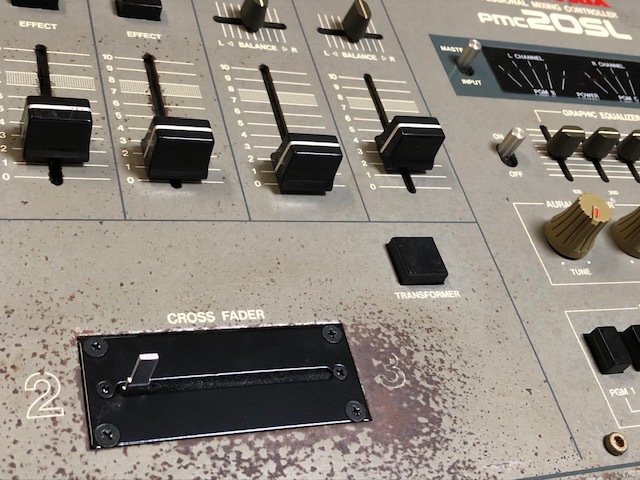

取り付け完了写真!
パネル上面がほぼフラットになります

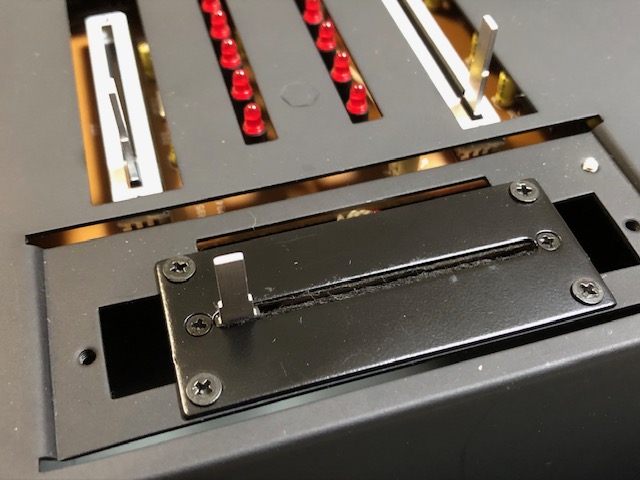

PCV-002


このモデルはツインパネル仕様のため、マグネットスペーサーが不要です。
CF-R EX with Panel (ツインパネルタイプ用)をお買い求めください。


CF-PCVがデフォルトのミキサーですが、消耗劣化した場合、
PCVモードスイッチ付きのCF-PCVアッセンブリーの入手がもうできないので、
フェーダー部品交換修理(相場1万円以上)に出すか、
または、ユーザー自身でCF-REXに交換するしかありません。

この場合、取りつけは簡単です。
